HMI-Komponenten

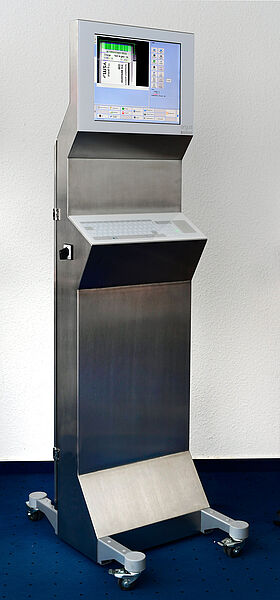

  • Standard-Kompakt-Bedienterminal



Unser Standard-Kompakt-Bedienterminal wurde speziell für den Einsatz in der Pharma-, Lebensmittel- und Kosmetikindustrie entwickelt. Er zeichnet sich in erster Linie durch sein ergonomisches Design und die strapazierfähige Edelstahlkonstruktion aus.



Der Bedienterminal ist vor allem für unsere rechnerbasierten Standard-Kamerasysteme vorgesehen und kann in seinem integrierten Schaltschrank mit verschiedensten Hardware-Komponenten, die zur Umsetzung der Applikation erforderlich sind, bestückt werden. Für Beweglichkeit sorgen vier dreh- und feststellbare Rollenfüße. Alle Komponenten des Kamerasystems können über speziell dafür geeignete Steckverbindungen an-/abgedockt werden.

Material:

  • Edelstahl, matt gebürstet
  • Gorilla-Glasblenden (Display/Tastatur)
  • Schutzart IP65



Display (Standard):

  • Active Matrix LCD TFT
  • Bildschirmdiagonale 17-Zoll
  • Auflösung SXGA (1280 x 1024 Pixel)
  • Bildseitenverhältnis 5:4
  • 16,7 Mio. Farben



Display (Touch):

  • Multi Touch PCT TFT
  • Bildschirmdiagonale 19-Zoll
  • Auflösung SXGA (1280 x 1024 Pixel)
  • Bildseitenverhältnis 5:4
  • 16,7 Mio. Farben



Tastatur (Standard):

  • Edelstahltastatur mit Edelstahl-Trackball
  • geschützt gegen Schmutz, Staub und Flüssigkeiten
  • robustes Industrie-Design
  • abwaschbar mit Seifenwasser, Desinfektionsmitteln oder anderen Reinigungsmitteln



Tastatur (Glas):

  • Gorilla-Glastastatur mit Touchpad
  • geschützt gegen Schmutz, Staub und Flüssigkeiten
  • hygienisch spaltenloses Pharma-Design
  • abwaschbar mit Seifenwasser, Desinfektionsmitteln oder anderen Reinigungsmitteln



Abmessungen:

  • Höhe: 1750 mm
  • Breite oben: 430 mm
  • Breite unten: 600 mm
  • Tiefe unten: 540 mm

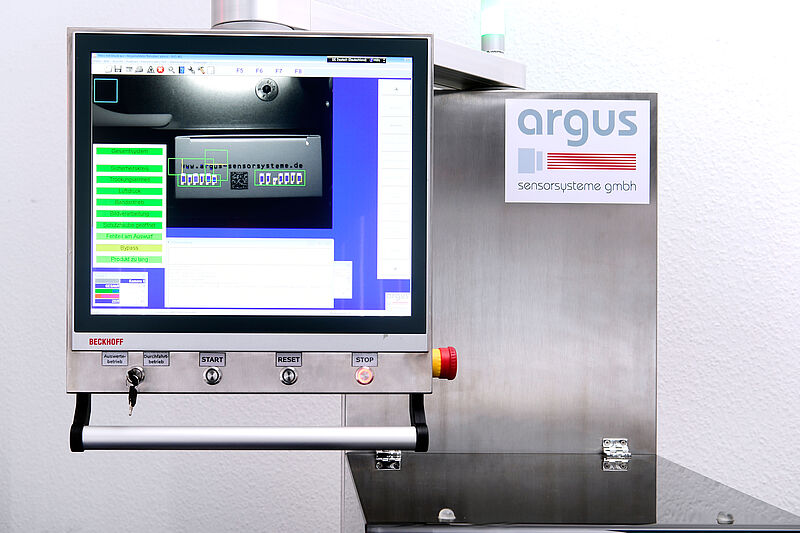

    • Standard-Touch-Bedienpanel



    Um den unterschiedlichen Anforderungen unserer Kunden gerecht zu werden, haben wir ein konfigurierbares Bedienpanel entwickelt, das den jeweiligen Gegebenheiten und Wünschen individuell angepasst werden kann. In seiner Funktion als Bedien- und Visualisierungszentrale des Kamera- oder Kompaktsystems bieten wir es in verschiedenen Montagemöglichkeiten an. Als Wand-, Standrohr- oder Tragarm-Befestigungsausführung.



    Das Bedienpanel kann wahlweise mit einer vorgehängten Edelstahl-Tastatur, zusätzlich zum standardmäßigen kapazitiven Touch Screen, ausgestattet werden.

    Material:

    • Edelstahl, matt gebürstet
    • Display-Aluminiumrahmen, eloxiert
    • Schutzart IP 65



    Display (Touch):

    • Multi Touch PCT TFT
    • Bildschirmdiagonale 19-Zoll
    • Auflösung SXGA (1280 x 1024 Pixel)
    • Bildseitenverhältnis 5:4
    • 16,7 Mio. Farben



    Abmessungen: (ohne Tragarm oder Standfuß)

    • Höhe: 430 mm
    • Breite: 430 mm
    • Tiefe: 60 mm
